Re: Подкапотные наклейки на японских авто и инструкции с книжек

Сообщение Glomerus » Вт апр 11, 2017 12:40 am

Diesel only, по японски ))))


Sincerely yours - Glomerus

Аватара пользователя
yakudzza
Старожил
Сообщения: 7407
Зарегистрирован: Вт авг 26, 2008 1:58 am
Reputation: 130

Re: Подкапотные наклейки на японских авто и инструкции с книжек

Сообщение yakudzza » Пт апр 14, 2017 11:45 am

1S-U *jcars.info*

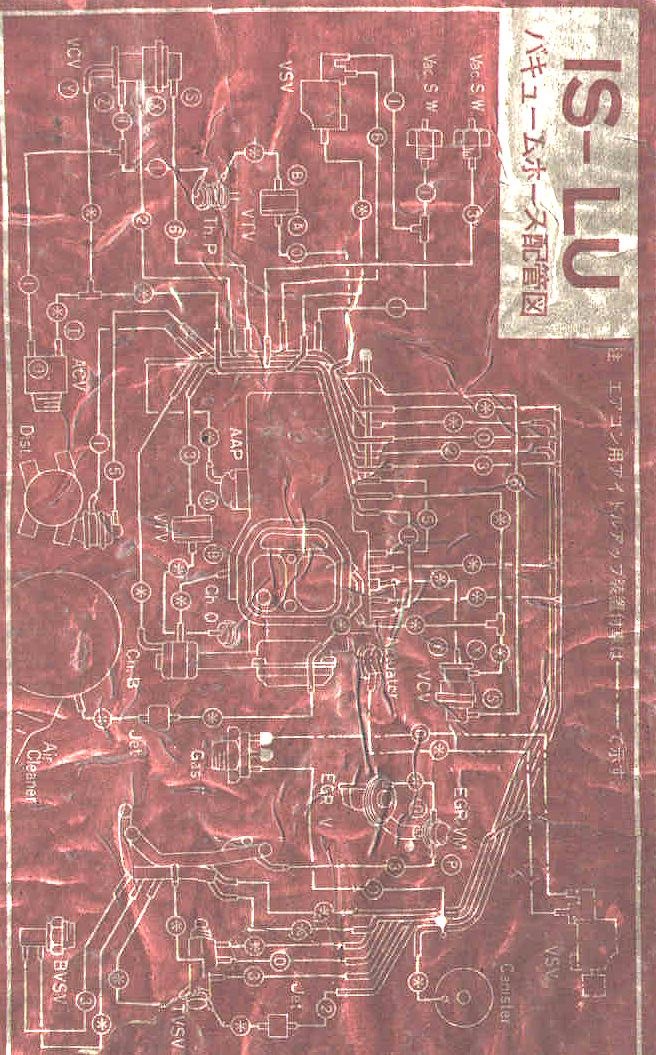

Поделюсь своей схемой пневматической обвязки карбюратора 1S - вакуумной схемы.
Не совсем от этой машины, с 70 кузова, но она была более-менее по качеству, поэтому проставил "правильно" номера на трубочках именно на этой схеме.
http://forums.drom.ru/toyota-mark-ii-ch ... 69327.html
По поводу номерочков:
1,4 - управление клапаном EGR
2 - управление актуатором (Th 0), поддерживающим обороты ХХ, при холодном двигателе соединяется с атмосферой (А) через верхний BVSV
3 - при холодном двигателе - соединяется с атмосферой, на прогретом - с вакуумом (0). Подсоединяется к датчику с "худой" фишкой. По разряжению в этой линии электроника определяет, что ДВС прогрелся и разрешает работу блока экологии, который измеряет состав выхлопа кислородным датчиком и обедняет через большой клапан (который правее распределителя зажигания) топливную смесь до того момента, пока в выхлопе будет 1% кислорода. Ещё эта линия участвует в управлении клапаном EGR.
5 - линия управления вакуумным приводом распределителя зажигания.
6 - линия ХХ (холостой ход). Подключена к датчику с "толстой" фишкой, от этого датчика функционирует ЭПХХ, отключающая подачу топлива при торможении двигателем. Кроме прочего - за счет подключения к нижней диафрагме вакуумного привода распределителя зажигания увеличивает ~ на 10 град. УОЗ на режиме ХХ, что также способствует уменьшению расхода топлива на ХХ и уменьшению просадок оборотов при изменении нагрузки зарядного генератора.
7 - дополнительный ускорительный насос, работает только на холодном двигателе.
8 - линия вентиляции штуковины "Canister", к которой подключена трубка вентиляции топливного бака. Сжигает с пользой пары из топливного бака.
9 - линия, в которой по мере прогрева холодного двигателя появляется разряжение. Уменьшает (ограничивает) угол открытия воздушной заслонки первичной камеры по мере прогрева двигателя, что частично уменьшает обогащение топливной смеси.
Изначально было не совсем понятно, из-за наличия как одинаковых номеров линий, так и большого количества линий с обозначением *.
Схема на а/м моего года выпуска:

В продолжение о этом двигателе: https://www.drive2.ru/l/4573062/ *eq*


мануал на 1s-u http://forums.drom.ru/toyota-camry-vist ... 73529.html *eq*
